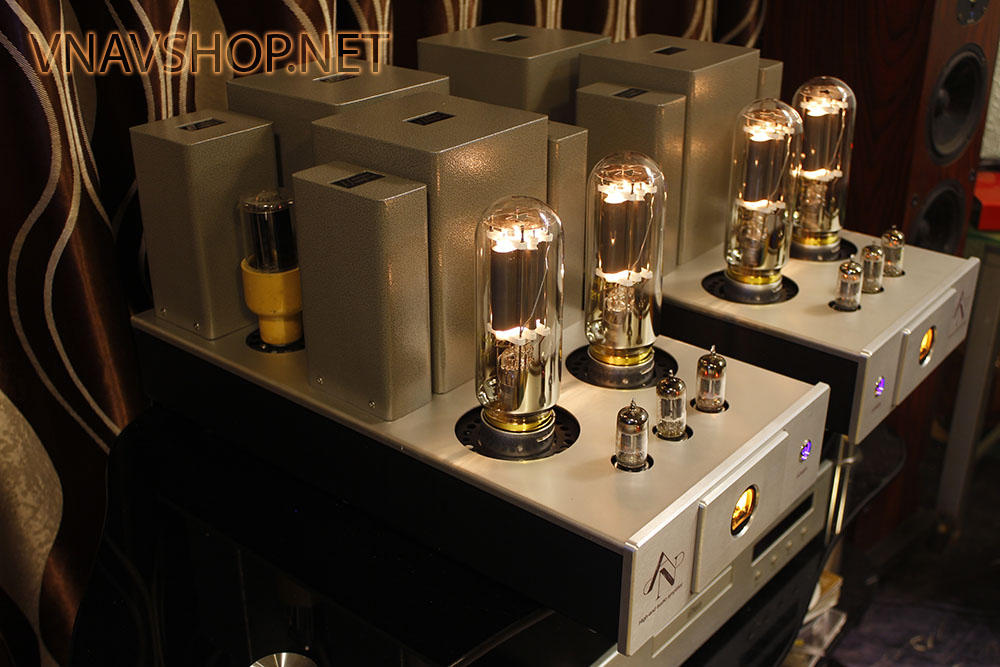

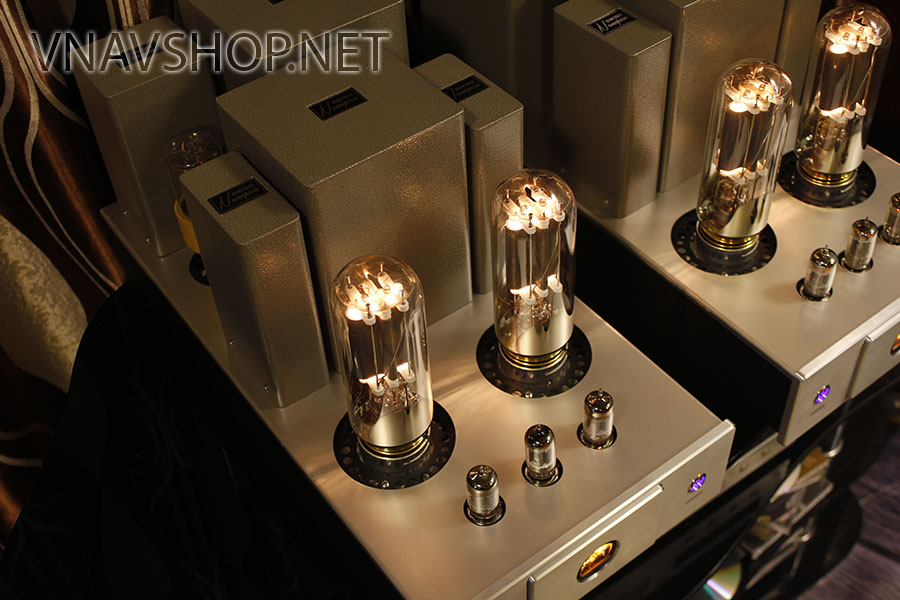

Amply bóng đèn 211 (Triode 211/VT4C) là một trong những thiết kế đỉnh cao của thế giới ampli đèn

Amply bóng đèn 211 (Triode 211/VT4C) là một trong những thiết kế đỉnh cao của thế giới ampli đèn, nổi bật với:

• Công suất lớn (thường 15–25W/ch SE)

• Âm thanh mạnh mẽ, chi tiết, trung âm giàu nhạc tính, sân khấu rộng

• Rất phù hợp cho loa độ nhạy cao như Tannoy, JBL vintage, horn speakers...

🎯 Yêu cầu để làm mạch DIY bóng 211 âm thanh hay

• Dùng mạch Single-Ended Class A

• Tiền khuếch đại bằng bóng 300B, 6SN7, hoặc 5687

• Điện áp rất cao (~1000V cho bóng 211) → cần kinh nghiệm và cẩn thận

• Biến áp xuất âm và nguồn phải thật tốt (Tamura, Hashimoto, Lundahl...)

🖼️ Sơ đồ nguyên lý ampli bóng đèn 211 SE tiêu chuẩn

Dưới đây là một sơ đồ kinh điển được giới DIYer và audiophile đánh giá rất cao:

✅ Sơ đồ: 6SN7 → 300B → 211 (Single-Ended Triode)

✅ Điểm mạnh:

• 300B làm driver giúp đánh đầy bóng 211

• Âm thanh rất giàu nhạc tính, trung âm dày, bass chắc

📌 Các linh kiện khuyến nghị

⚡ Sơ đồ nguyên lý tham khảo

Vì không thể vẽ sơ đồ chi tiết ở đây, bạn có thể tìm theo từ khóa:

⚠️ Lưu ý an toàn khi DIY bóng 211

• Điện áp rất cao (gần 1000V), nguy hiểm nếu không có kinh nghiệm.

• Nên có cầu chì, mạch trễ (delay relay), và tụ lọc có điện áp chịu đựng đủ lớn.

• Tụ nguồn: ≥1200V, 47–100µF

• Nên dùng 2 nguồn riêng cho 300B và 211 để tránh nhiễu. ( cái này tốn kém hơn nhưng đạt được chất lượng âm thanh tuyệt vời hơn)

🧠 Kinh nghiệm hay:

• Dùng choke lọc (inductor) thay cho điện trở → âm sạch và mượt hơn. khuyến khích dùng choke lớn tầm >15H.

• Dùng dây đồng OCC, đi dây ngắn gọn.

• Chassis nhôm dày hoặc gỗ phối nhôm để chống rung, nhiễu.

✅ mạch chi tiết của ampli bóng đèn 211 SE sử dụng driver 300B, hay một phiên bản đơn giản hóa hơn (ví dụ sử dụng 6SN7 hoặc driver trực tiếp vào 211)? Dưới đây là hai lựa chọn phổ biến bạn có thể cân nhắc:
